낙석이 충격에 의해 압축스프링이 전체적으로 압축되었다가 회복하면서 충격을 1차로 흡수하고

하단에 배치된 와이어로프는 압축스프링과는 역방향으로 슬라이딩 되면서 2차에 걸쳐 충격을 흡수함으로써 제품의 변형 및 파손을 최소화 함

첫 번째 모토인‘SAFETY’에 대한 접근법

두 번째 모토인‘충격 흡수’적용 및 응용

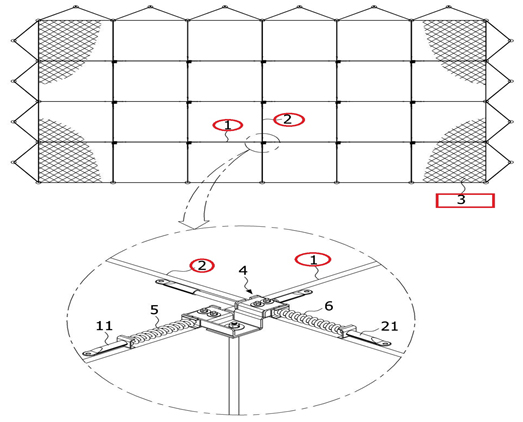

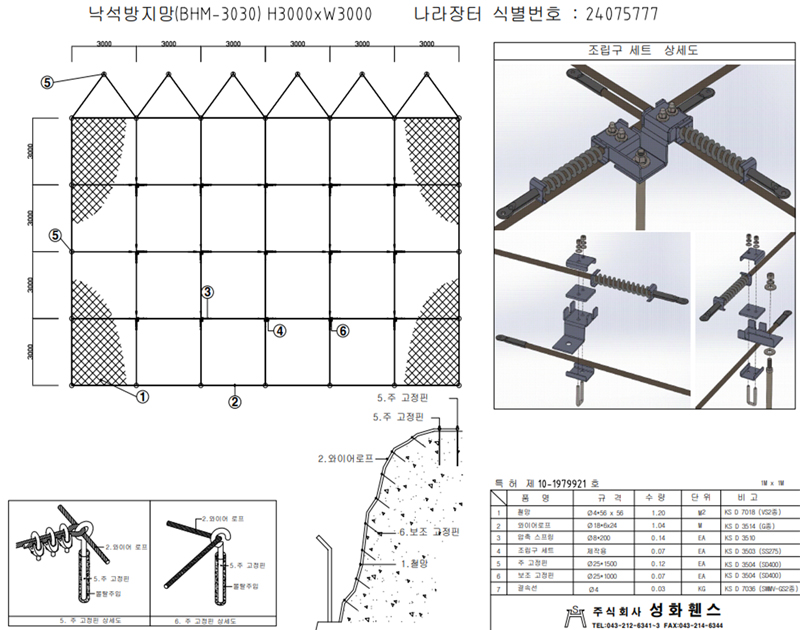

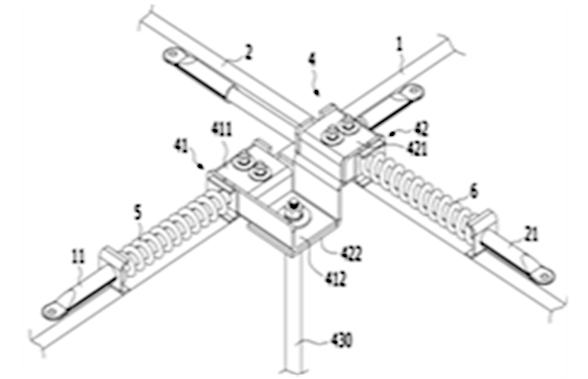

양단 각각에 캡 형태의 횡로드(11)가 끼움결합된 복수개의 횡로프(1)와 양단 각각에 캡 형태의 종로드(21)가 끼움결합된 복수 개의 종로프(2)가 서로 교차되는 지점마다 결속구(4)가 설치되고, 복수 개의 횡로프군 및 복수 개의 종로프군의 아래 배치되어 산사면을 덮는 그물망(3) 횡로프(1)의 끝단에 결합된 횡로드(11)와 결속구(4) 사이에 횡압축스프링(5)을 배치하고, 종로프(2)의 끝단에 결합된 종로드(21)와 결속구(4) 사이에 종압축스프링(6)을 배치하여, 횡로프(1)의 횡방향 이동 또는 종로프(2)의 종방향 이동에 의해 횡압축스프링(5) 또는 종압축스프링(6)이 압축되면서 충격을 감소시켜 스프링의 끝단에 외력이 집중되지 않아 파손 또는 탈락되는 현상을 방지

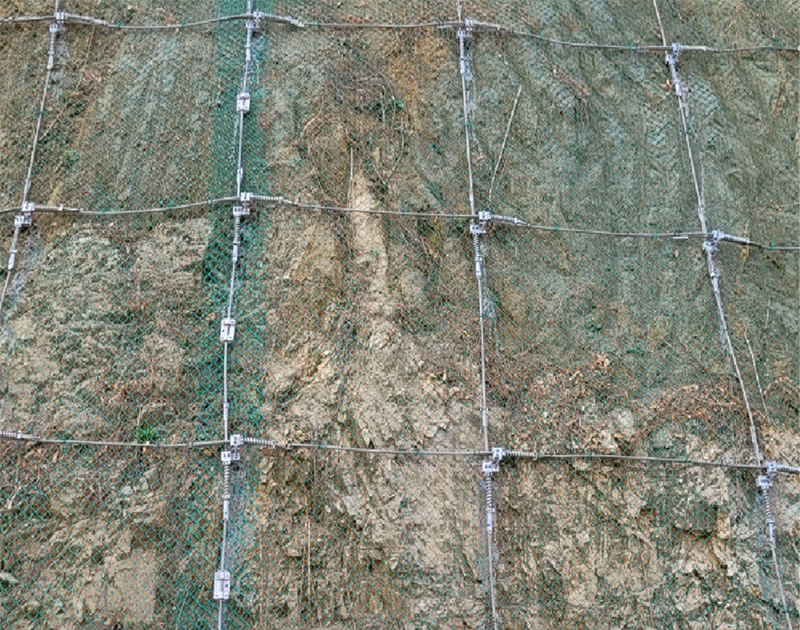

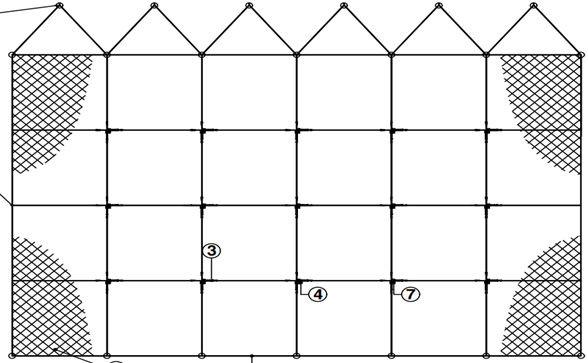

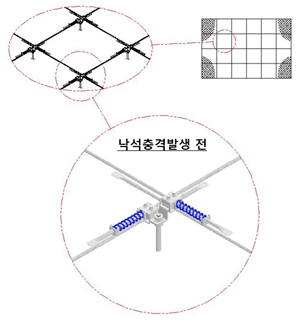

가로/세로 3m 간격으로 설치된 결속구에 각각 “종”, “횡” 압축스프링이 설치되고, 낙석 충격 발생 시 각각의 압축스프링이 압축 되었다가 복귀하는 과정을 통해 1차적인 낙석 충격 에너지를 흡수함

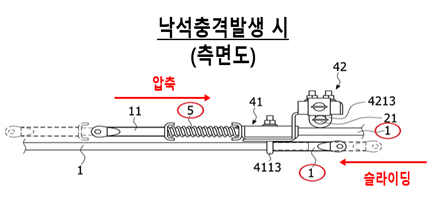

낙석 충격에 따라“종,“횡”압축스프링이 압축됨과 동시에 결속구(조립구)를 기준으로“종,“횡”압축스프링 하단에 배치된 와이어로프 끝단의 로드가 압축스프링과 역방향으로 슬라이딩 되면서 2차적인 낙석 충격 에너지를 흡수
